Corrispondenze pianta-alzato

In alcune occasioni, il Ducati ha commesso delle imprecisioni di rappresentazione.

Si tratta di mancate corrispondenze tra pianta e alzato, sia nelle sezioni sia nei prospetti.

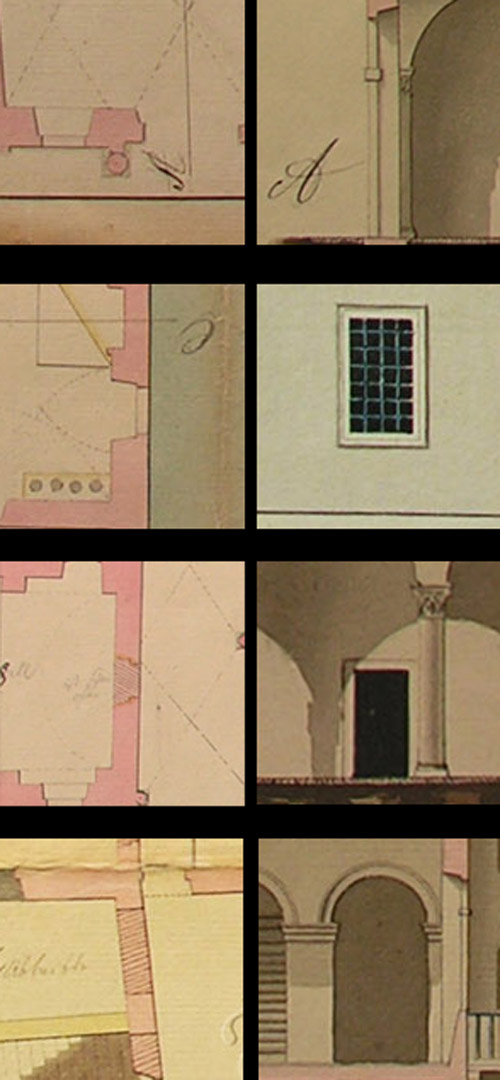

Di lato si riportano le principali, nell'ordine:

• Una colonna, segnata in pianta, ma che nella sezione A-B non appare. Nel modello la si è comunque rappresentata.
• Le finestre aperte sul giardino, che in pianta sono rappresentate prive di davanzale in spessore del muro, nel prospetto appaiono invece del tutto omologhe alle finestre che ne sono invece provviste.
• Una porta in pianta segnata tamponata, per intento progettuale, appare invece agibile nella sezione A-B.
• La porta che compare al fianco delle scale a due rampe, tamponata per progetto, appare invece agibile nella seziono A-B.
